3D打印了模板用于快速裁剪布片

2026/08/03 | 1分钟阅读 | 更新于 2026/08/03

小包的包身需要的布片是表布和里布各两片「矩形」，缝纫过程中再裁掉底部两个正方形，用来制作包底。所以我最开始的想法只是打印一个矩形的框，这个东西做起来也简单，在 OpenSCAD 里面直接用 difference() 让一个矩形（长方体）减去另一个就好了。

打印很快，二十分钟不到就好了。有了第一代模板，然后我就想，改进模型，把要裁掉的两个角也加到模板里。于是，修改后的到了最终版的「凸」字形的模板。

另外，包盖也得到了一个添加了圆角的模板。

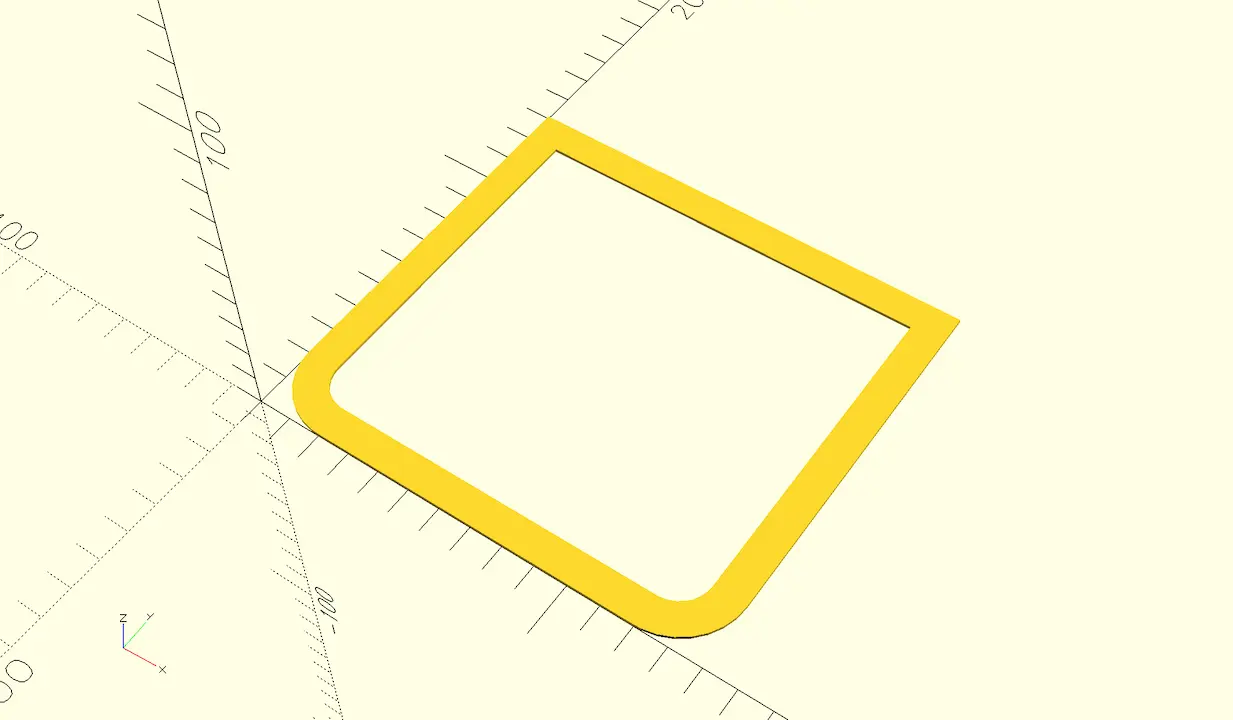

包盖的裁切模板

成品的小包长这个样子，因为不是很挺阔的包身，所以包盖多裁掉了一部分：

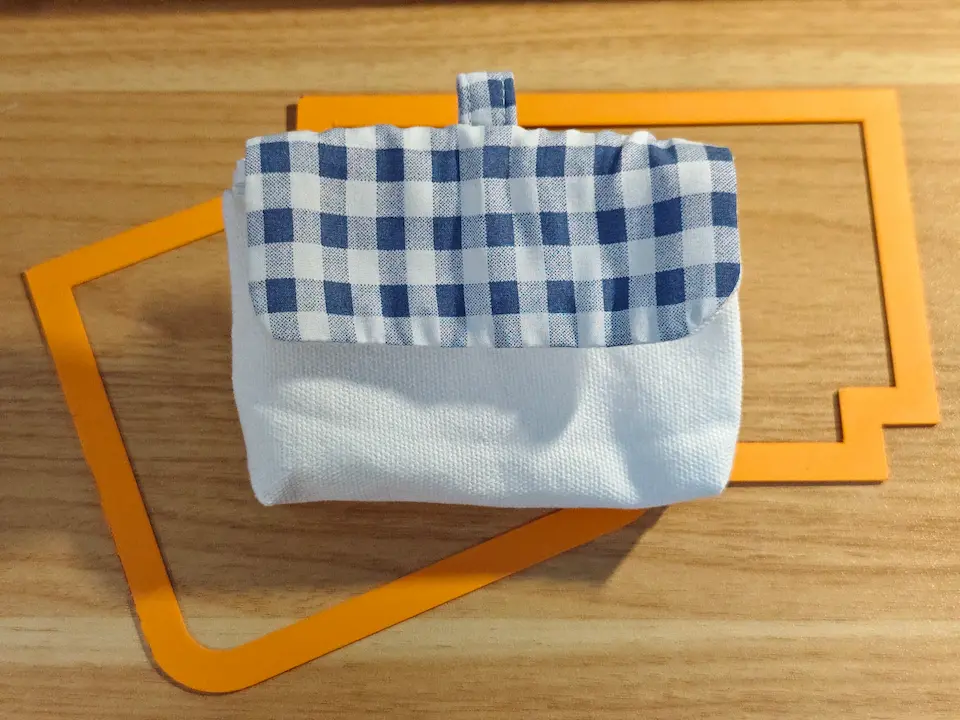

成品的小包

最后，OpenSCAD 很好用！虽然 Fusion 360 也很好用还免费，但是 OpenSCAD 很轻便。而且很灵活，需要框框的话，直接自定义 module, 然后 difference 就可以。

顺便，多个 object 组合在一起又只需要外部的面的情况下，hull() 比 union() 的面数会少一点。

module bag_cover(x, y, z, rad) {
    hull() {
        translate([0, rad, 0]) {
            cube([x, y - rad, z]);
        }
        translate([rad, rad, 0]) {
            cylinder(1, rad, rad);
        }
        translate([x - rad, rad, 0]) {
            cylinder(1, rad, rad);
        }
        translate([rad, 0, 0]) {
            cube([x - rad * 2, rad, z]);
        }
    }
}
